ARDF Peilantenne Nachrüstsatz für HPE 2
Bei der letzten Distrikts-Fuchsjagd am 12. Juli 2026 in Holzgerlingen zeigten uns die Organisatoren Matthias Kühlewein (DL3SDO) und Martin Kuhn (DL3SFB), wie sich der bewährte 2M Handpeilempfänger HPE 2 mit der Yagi-Peilantenne 2M-ARDF-RX-3E-ANT nachrüsten lässt.
Auf dieser Grundlage haben wir den neuen Nachrüstsatz entwickelt. Dieser Bausatz ermöglicht es, den Peilempfänger HPE 2 noch günstiger und mit geringerem Arbeitsaufwand mit einer Yagi-Peilantenne nachzurüsten.
ARDF 2M Peilempfänger Fertiggerät
Der 2M-Peilempfänger ist als betriebsbereites Gerät erhältlich und richtet sich
an Funkamateure und ARDF-Sportler, die direkt mit einem fertigen Gerät starten möchten.
Das Gerät ist gemeinsam mit Uwe Reichel (DL8UWE) entwickelt und basiert auf einer
Elektronik von Nick Roethe (DF1FO).
-

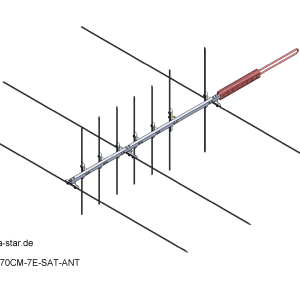

Antenne 01 – Dualband 2m und 70cm | Kommunikation über Satellit
- Artikel-Nr2M-3E-70CM-7E-SAT-ANT
- ProduktartSatellit-Antenne
- Antennen TypArrow II Handheld Yagi
- Gewicht (ohne Elektronik)270g
- Wellenlänge2m und 70cm
-

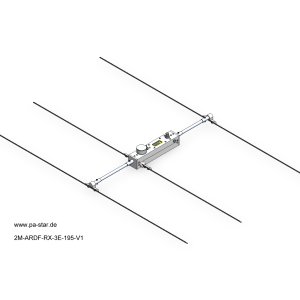

ARDF – 2M Peilempfänger – Fertiggerät 01
- Artikel-Nr2M-ARDF-RX-3E-195_V1
- Produktartbetriebsbereiter Peilempfänger
- Elektronikentwickelt von Nick Roethe, DF1FO
- Empfängerplatinegebaut von Uwe Reichel, DL8UWE
- Frequenzbereich143.9 – 148.1 MHz
- Stromverbrauch25mA
- Spannungsversorgung2 x Li-Ion Akkus, 2 x 3.7…4.2V = 7.4…8.4 V, 1300mAh
- Antennen Typ3-Element-Yagi
- Gehäuse2-teilig aus Aluminium-U-Profil, EMV-Dicht
- Mechanische Festigkeitsehr gut
- Strahler-Kontaktflächengalvanisch verkupfert
- AntennenelementeFederstahl (Maßband 19 mm)
- Gewicht520g
- Produktentwickelt und handgefertigt in Deutschland
-

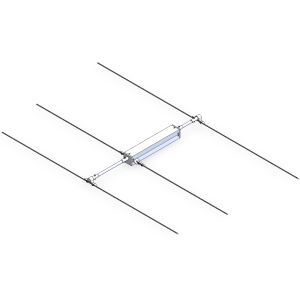

ARDF – 2M Peilempfänger – Mechanik-Bausatz ohne Elektronik 01
- Artikel-Nr2M-ARDF-RX-3E-245
- Produktartohne Elektronik
- Antennen Typ3-Element-Yagi
- Gewicht (ohne Elektronik)370g
- Verfügbarer Innenraum für Elektronik36 x 36 x 220 mm
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-
ARDF – 2M Peilempfänger – Mechanik-Bausatz ohne Elektronik 02
- Artikel-Nr2M-ARDF-RX-3E-290
- Produktartohne Elektronik
- Antennen Typ3-Element-Yagi
- Gewicht (ohne Elektronik)440g
- Verfügbarer Innenraum für Elektronik36 x 36 x 265 mm
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

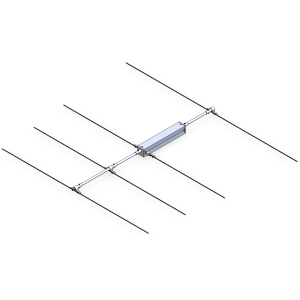

ARDF – 2M Peilempfänger – Mechanik-Bausatz ohne Elektronik 03
- Artikel-Nr2M-ARDF-RX-4E-245
- Produktartohne Elektronik
- Antennen Typ4-Element-Yagi
- Gewicht (ohne Elektronik)490g
- Verfügbarer Innenraum für Elektronik36 x 36 x 220 mm
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

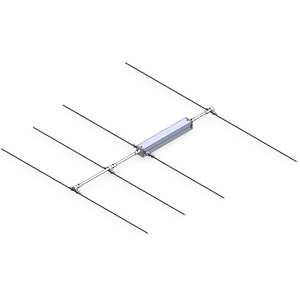

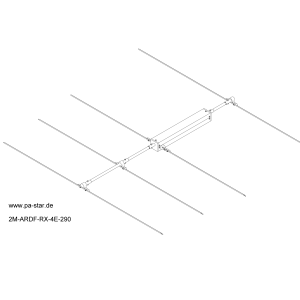

ARDF – 2M Peilempfänger – Mechanik-Bausatz ohne Elektronik 04
- Artikel-Nr2M-ARDF-RX-4E-290
- Produktartohne Elektronik
- Antennen Typ4-Element-Yagi
- Gewicht (ohne Elektronik)510g
- Verfügbarer Innenraum für Elektronik36 x 36 x 265 mm
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

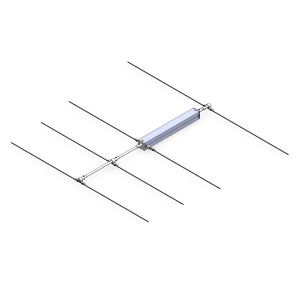

ARDF – 2M Peilempfänger – Mechanik-Bausatz ohne Elektronik 05
- Artikel-Nr2M-ARDF-RX-4E-350
- Produktartohne Elektronik
- Antennen Typ4-Element-Yagi
- Gewicht (ohne Elektronik)540g
- Verfügbarer Innenraum für Elektronik36 x 36 x 325 mm
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

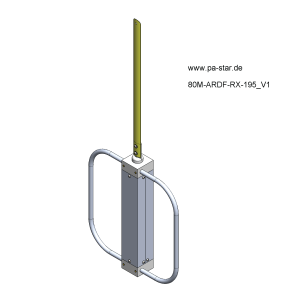

ARDF – 80M Peilempfänger – Mechanik-Bausatz ohne Elektronik 01
- Artikel-Nr80M-ARDF-RX-195_V1
- Produktartohne Elektronik
- Antennen TypRahmenantenne + Stabantenne
- Gewicht (ohne Elektronik)380g
- Verfügbarer Innenraum für Elektronik36 x 36 x 170 mm
- Frequenzband3.5MHz-3.65MHz
- Wellenlänge80m
-

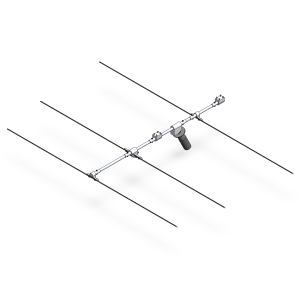

ARDF – Peilantenne 01 – 2M – 3-Element-Yagi
- Artikel-Nr2M-ARDF-RX-3E-ANT
- ProduktartARDF-Antenne
- Antennen Typ3-Element-Yagi
- Gewicht (ohne Elektronik)330g
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

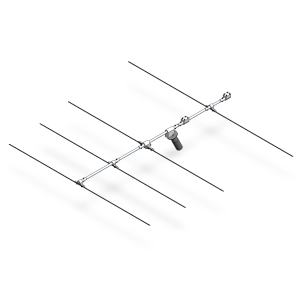

ARDF – Peilantenne 02 – 2M – 4-Element-Yagi
- Artikel-Nr2M-ARDF-RX-4E-ANT
- ProduktartARDF-Antenne
- Antennen Typ4-Element-Yagi
- Gewicht (ohne Elektronik)390g
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

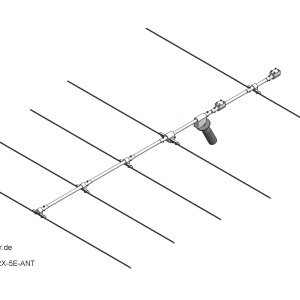

ARDF – Peilantenne 03 – 2M – 5-Element-Yagi
- Artikel-Nr2M-ARDF-RX-5E-ANT
- ProduktartARDF-Antenne
- Antennen Typ5-Element-Yagi
- Gewicht (ohne Elektronik)430g
- Frequenzband144MHz-146MHz
- Wellenlänge2m
-

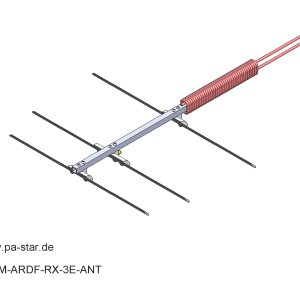

ARDF – Peilantenne 04 – 70CM – 3-Element-Yagi
- Artikel-Nr70CM-ARDF-RX-3E-ANT
- ProduktartARDF-Antenne
- Antennen Typ3-Element-Yagi
- Gewicht (ohne Elektronik)110g
- Frequenzband430-440 MHz
- Wellenlänge70cm
Unsere Peilempfänger sind in zweiteiligen, EMV-optimierten Aluminiumgehäusen untergebracht, die stabil, funktional und großzügig dimensioniert sind. Auch Elektronikplatinen von Nick Roethe (DF1FO) lassen sich problemlos integrieren.
Alle Kunststoffteile werden im Gießverfahren aus 2K-Formgießharz gefertigt – deutlich robuster als herkömmliche 3D-Druckteile. Sämtliche Gewindebohrungen sind mit stabilen Messing-Gewindeeinsätzen versehen.
Für Langlebigkeit sorgen außerdem rostfreie Schrauben, Scheiben und Muttern. Unsere Peilantennen zeichnen sich durch ihre besondere Robustheit bei gleichzeitig geringem Gewicht aus.
Die Bausätze eignen sich ideal für Selbstbauer im Bereich Amateurfunk sowie für Anwendungen in der Wildtier-Telemetrie.
Individuelle Varianten sind – sofern technisch realisierbar – auf Anfrage erhältlich. Technische Datenblätter und Zeichnungen zu unseren Standardprodukten stehen als Download zur Verfügung.
Wir freuen uns über Ihre Rückmeldungen und Anregungen zur stetigen Verbesserung unserer Produkte.
